    Linkerd 使用指南

    本文是 Linkerd 使用指南，我们着重讲解在 kubernetes 中如何使用 linkerd 作为 kubernetes 的 Ingress controller。

    前言

    Linkerd 作为一款 service mesh 与kubernetes 结合后主要有以下几种用法：

    1. 作为服务网关，可以监控 kubernetes 中的服务和实例
    2. 使用 TLS 加密服务
    3. 通过流量转移到持续交付
    4. 开发测试环境（Eat your own dog food）、Ingress 和边缘路由
    5. 给微服务做 staging
    6. 分布式 tracing
    7. 作为 Ingress controller
    8. 使用 gRPC 更方便

    以下我们着重讲解在 kubernetes 中如何使用 linkerd 作为 kubernetes 的 Ingress controller，并作为边缘节点代替 Traefik 的功能，详见 边缘节点的配置。

    准备

    安装测试时需要用到的镜像有：

    1. buoyantio/helloworld:0.1.4
    2. buoyantio/jenkins-plus:2.60.1
    3. buoyantio/kubectl:v1.4.0
    4. buoyantio/linkerd:1.1.2
    5. buoyantio/namerd:1.1.2
    6. buoyantio/nginx:1.10.2
    7. linkerd/namerctl:0.8.6
    8. openzipkin/zipkin:1.20
    9. tutum/dnsutils:latest

    这些镜像可以直接通过 Docker Hub 获取，我将它们下载下来并上传到了自己的私有镜像仓库 harbor-001.jimmysong.io 中，下文中用到的镜像皆来自我的私有镜像仓库，yaml 配置见 linkerd目录，并在使用时将配置中的镜像地址修改为你自己的。

    部署

    首先需要先创建 RBAC，因为使用 namerd 和 ingress 时需要用到。

    1. $ kubectl create -f linkerd-rbac-beta.yml

    Linkerd 提供了 Jenkins 示例，在部署的时候使用以下命令：

    1. $ kubectl create -f jenkins-rbac-beta.yml
    2. $ kubectl create -f jenkins.yml

    访问 http://jenkins.jimmysong.io

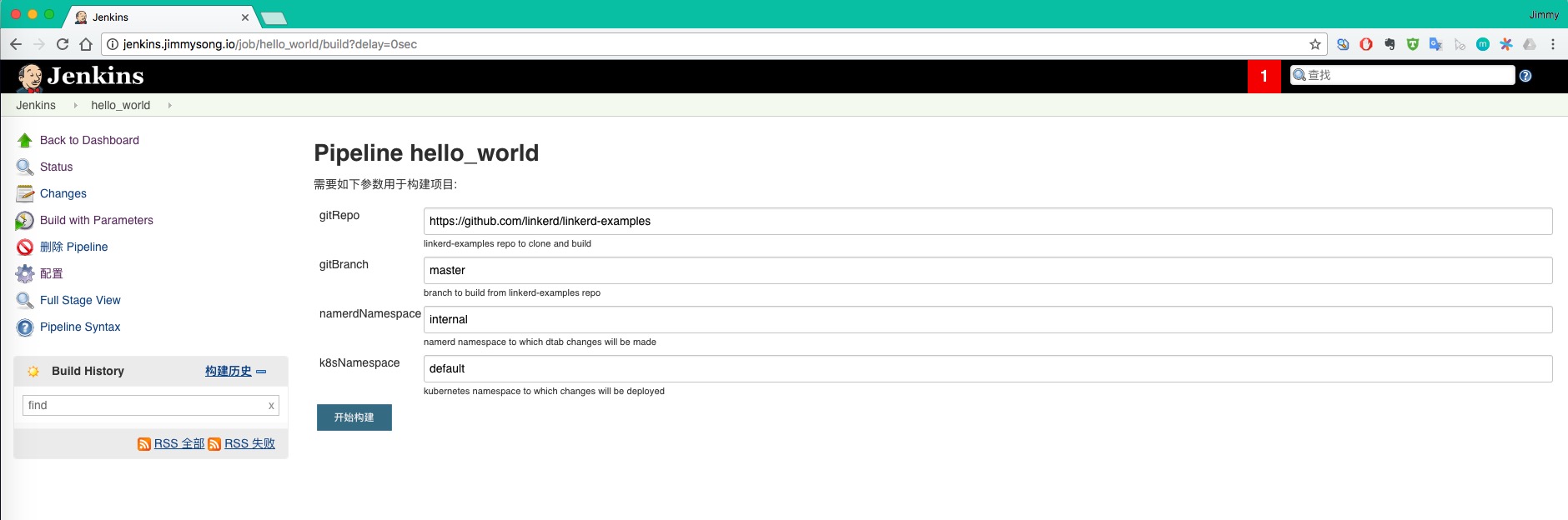

    Jenkins pipeline

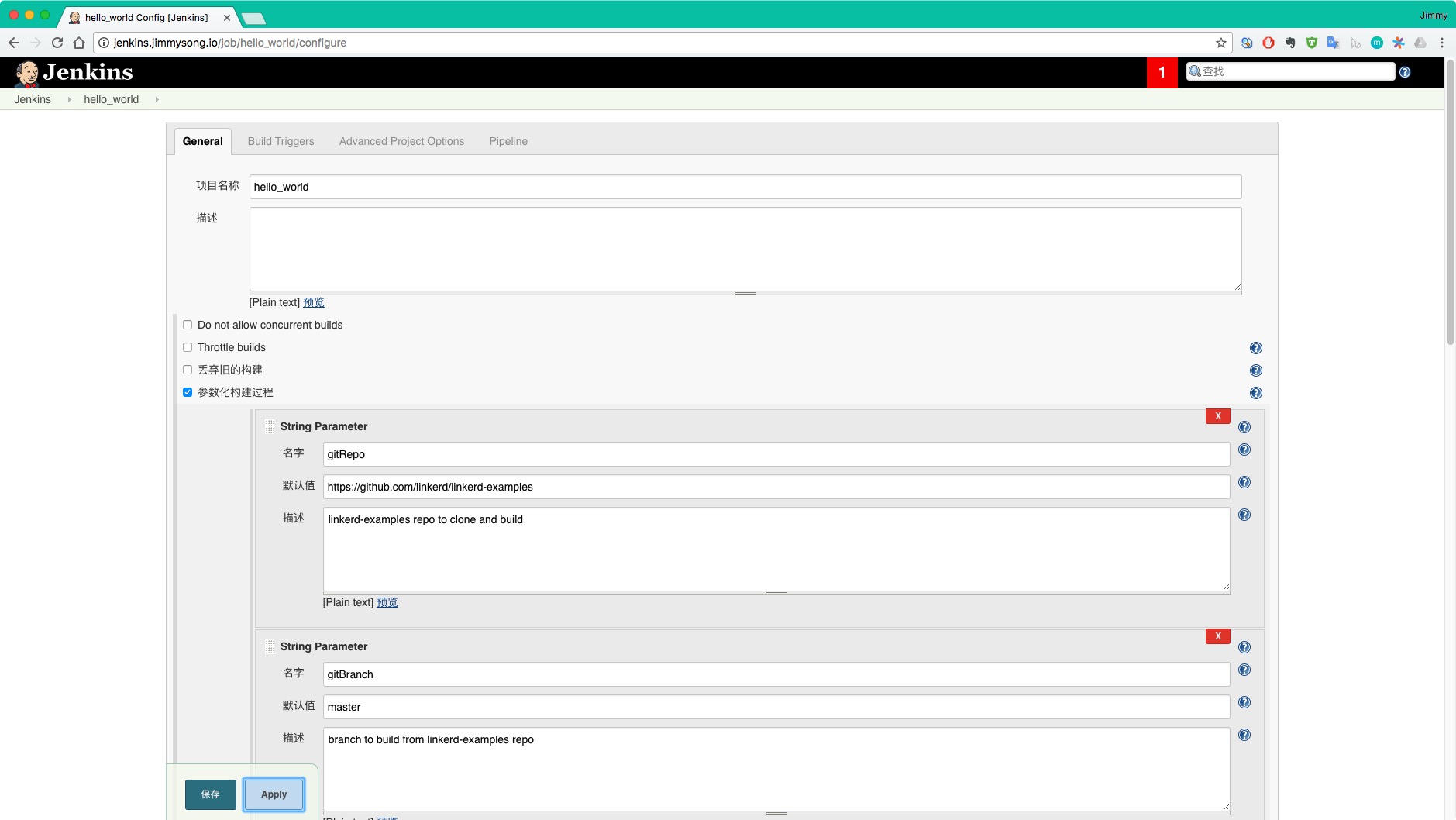

    Jenkins config

    注意：要访问 Jenkins 需要在 Ingress 中增加配置，下文会提到。

    在 kubernetes 中使用 Jenkins 的时候需要注意 Pipeline 中的配置：

    1.     def currentVersion = getCurrentVersion()
    2.     def newVersion = getNextVersion(currentVersion)
    3.     def frontendIp = kubectl("get svc l5d -o jsonpath=\"{.status.loadBalancer.ingress[0].*}\"").trim()
    4.     def originalDst = getDst(getDtab())

    frontendIP 的地址要配置成 service 的 Cluster IP ，因为我们没有用到LoadBalancer。

    需要安装 namerd，namerd 负责 dtab 信息的存储，当然也可以存储在 etcd、consul中。dtab 保存的是路由规则信息，支持递归解析，详见 dtab。

    流量切换主要是通过 dtab 来实现的，通过在 HTTP 请求的 header 中增加 l5d-dtab 和 Host 信息可以对流量分离到 kubernetes 中的不同 service 上。

    遇到的问题

    Failed with the following error(s)Error signal dtab is already marked as being deployed!

    因为该 dtab entry 已经存在，需要删除后再运行。

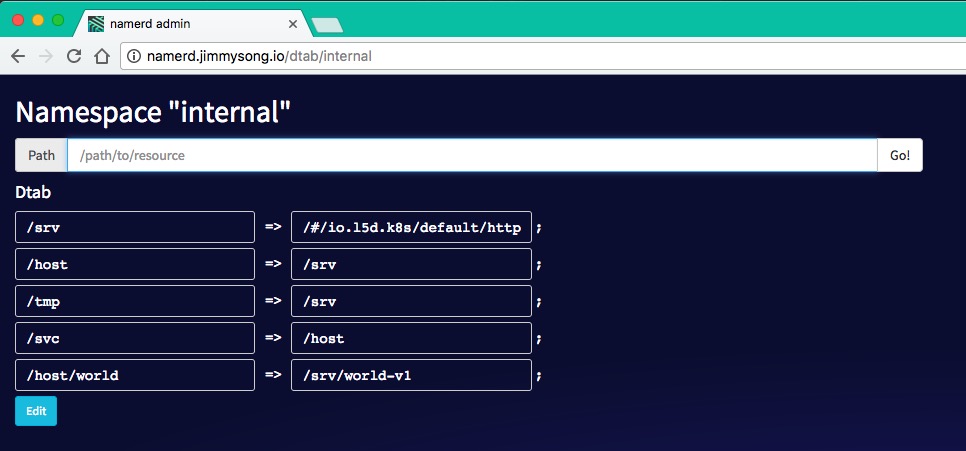

    访问 http://namerd.jimmysong.io

    namerd

    dtab 保存在 namerd 中，该页面中的更改不会生效，需要使用命令行来操作。

    使用 namerctl 来操作。

    1. $ namerctl --base-url http://namerd-backend.jimmysong.io dtab update internal file

    注意：update 时需要将更新文本先写入文件中。

    部署 Linkerd

    直接使用 yaml 文件部署，注意修改镜像仓库地址。

    1. # 创建 namerd
    2. $ kubectl create -f namerd.yaml
    3. # 创建 ingress
    4. $ kubectl create -f linkerd-ingress.yml
    5. # 创建测试服务 hello-world
    6. $ kubectl create -f hello-world.yml
    7. # 创建 API 服务
    8. $ kubectl create -f api.yml
    9. # 创建测试服务 world-v2
    10. $ kubectl create -f world-v2.yml

    为了在本地调试 linkerd，我们将 linkerd 的 service 加入到 ingress 中，详见 边缘节点配置。

    在 Ingress 中增加如下内容：

    1.     - host: linkerd.jimmysong.io
    2.       http:
    3.         paths:
    4.         - path: /
    5.           backend:
    6.             serviceName: l5d
    7.             servicePort: 9990
    8.     - host: linkerd-viz.jimmysong.io
    9.       http:
    10.         paths:
    11.         - path: /
    12.           backend:
    13.             serviceName: linkerd-viz
    14.             servicePort: 80
    15.     - host: l5d.jimmysong.io
    16.       http:
    17.         paths:
    18.         - path: /
    19.           backend:
    20.             serviceName: l5d
    21.             servicePort: 4141
    22.     - host: jenkins.jimmysong.io
    23.       http:
    24.         paths:
    25.         - path: /
    26.           backend:
    27.             serviceName: jenkins
    28.             servicePort: 80

    在本地/etc/hosts中添加如下内容：

    1. 172.20.0.119 linkerd.jimmysong.io
    2. 172.20.0.119 linkerd-viz.jimmysong.io
    3. 172.20.0.119 l5d.jimmysong.io

    测试路由功能

    使用 curl 简单测试。

    单条测试

    1. $ curl -s -H "Host: www.hello.world" 172.20.0.120:4141
    2. Hello (172.30.60.14) world (172.30.71.19)!!%

    请注意请求返回的结果，表示访问的是 world-v1 service。

    1. $ for i in $(seq 0 10000);do echo $i;curl -s -H "Host: www.hello.world" 172.20.0.120:4141;done

    使用 ab test。

    1. $ ab -c 4 -n 10000  -H "Host: www.hello.world" http://172.20.0.120:4141/
    2. This is ApacheBench, Version 2.3 <$Revision: 1757674 $>
    3. Copyright 1996 Adam Twiss, Zeus Technology Ltd, http://www.zeustech.net/
    4. Licensed to The Apache Software Foundation, http://www.apache.org/
    6. Benchmarking 172.20.0.120 (be patient)
    7. Completed 1000 requests
    8. Completed 2000 requests
    9. Completed 3000 requests
    10. Completed 4000 requests
    11. Completed 5000 requests
    12. Completed 6000 requests
    13. Completed 7000 requests
    14. Completed 8000 requests
    15. Completed 9000 requests
    16. Completed 10000 requests
    17. Finished 10000 requests
    20. Server Software:
    21. Server Hostname:        172.20.0.120
    22. Server Port:            4141
    24. Document Path:          /
    25. Document Length:        43 bytes
    27. Concurrency Level:      4
    28. Time taken for tests:   262.505 seconds
    29. Complete requests:      10000
    30. Failed requests:        0
    31. Total transferred:      2210000 bytes
    32. HTML transferred:       430000 bytes
    33. Requests per second:    38.09 [#/sec] (mean)
    34. Time per request:       105.002 [ms] (mean)
    35. Time per request:       26.250 [ms] (mean, across all concurrent requests)
    36. Transfer rate:          8.22 [Kbytes/sec] received
    38. Connection Times (ms)
    39.               min  mean[+/-sd] median   max
    40. Connect:       36   51  91.1     39    2122
    41. Processing:    39   54  29.3     46     585
    42. Waiting:       39   52  20.3     46     362
    43. Total:         76  105  96.3     88    2216
    45. Percentage of the requests served within a certain time (ms)
    46.   50%     88
    47.   66%     93
    48.   75%     99
    49.   80%    103
    50.   90%    119
    51.   95%    146
    52.   98%    253
    53.   99%    397
    54.  100%   2216 (longest request)

    监控 kubernets 中的服务与实例

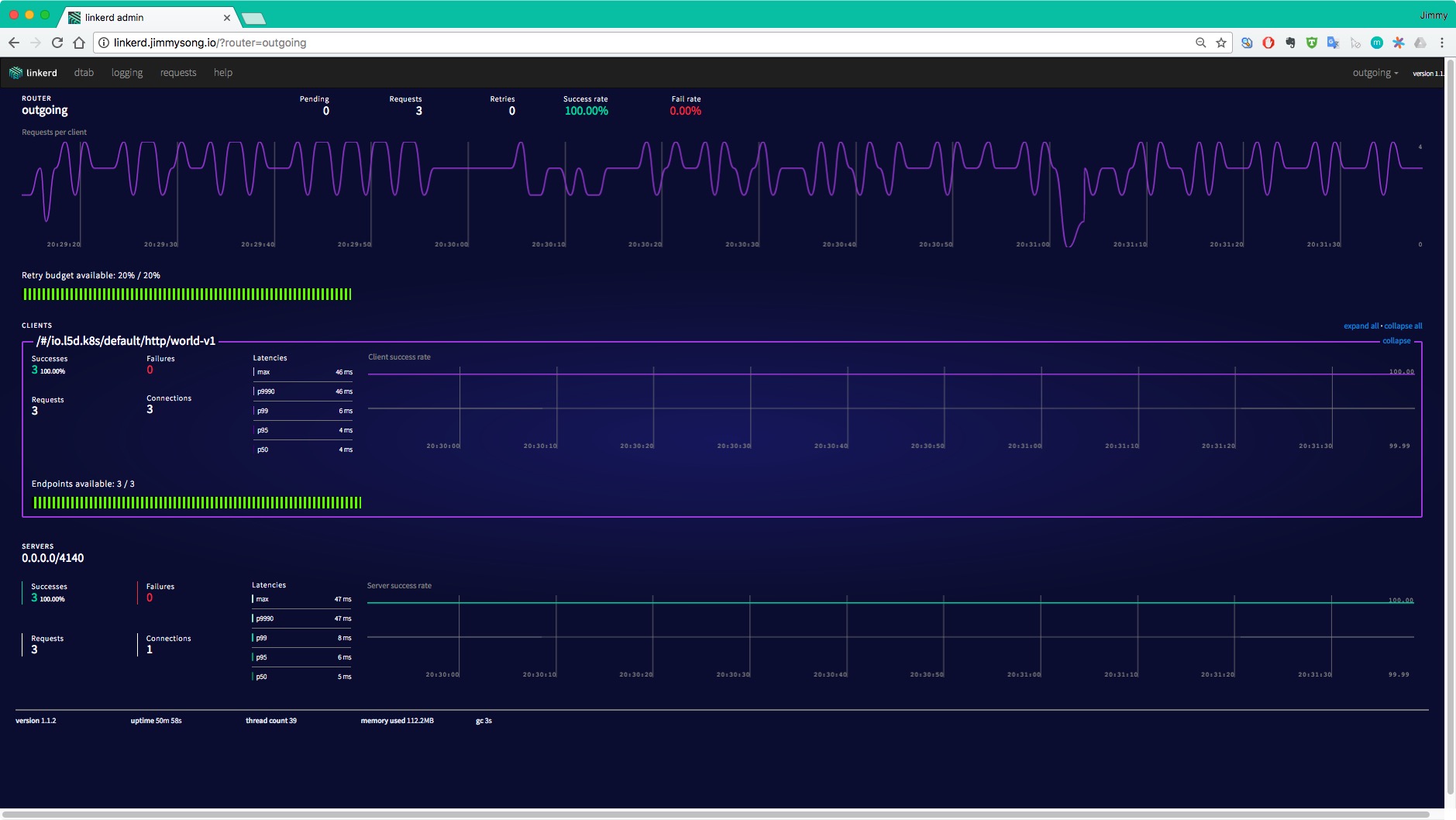

    访问 http://linkerd.jimmysong.io 查看流量情况

    Outcoming

    linkerd监控

    Incoming

    linkerd监控

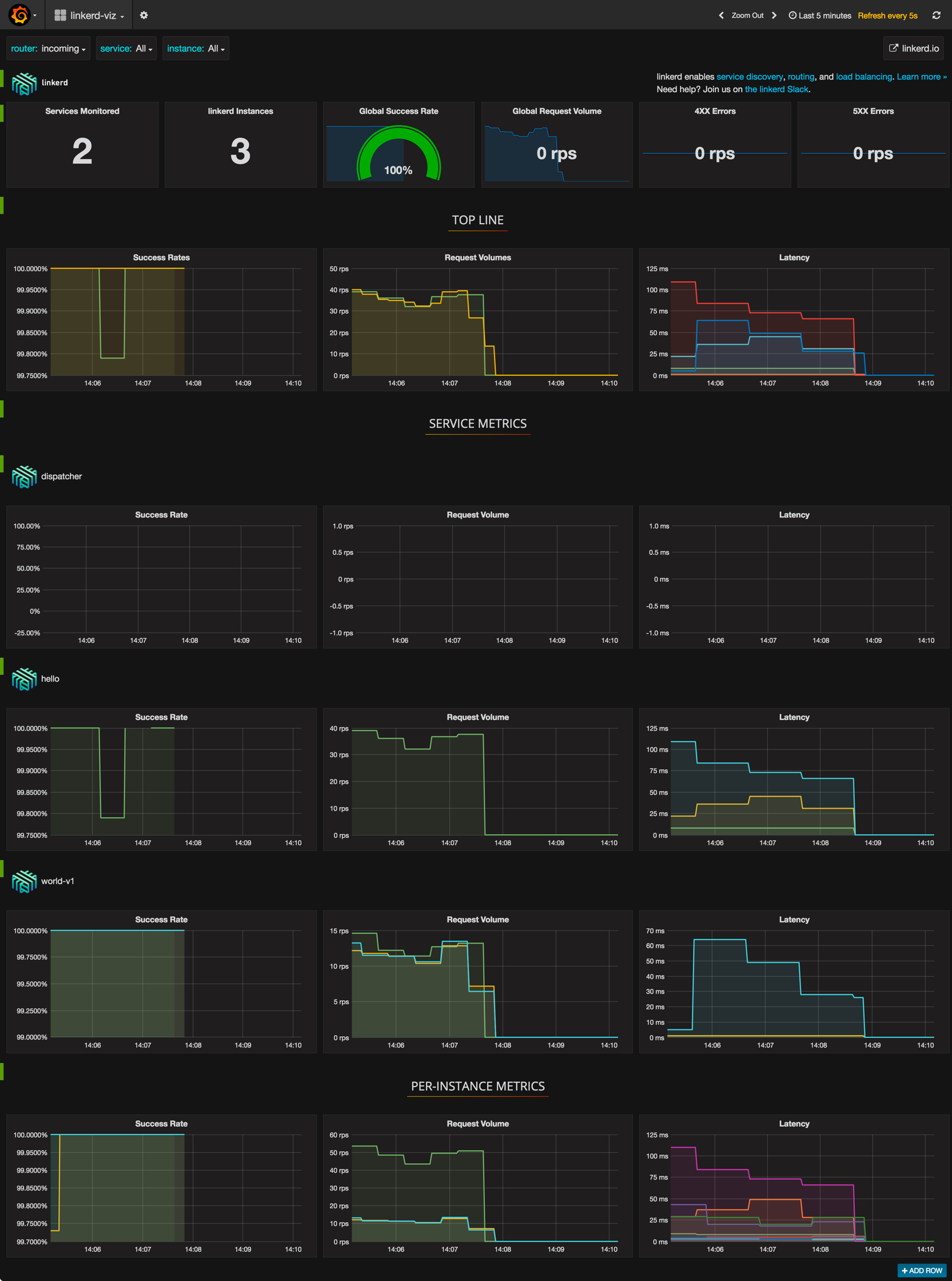

    访问 http://linkerd-viz.jimmysong.io 查看应用 metric 监控

    linkerd性能监控

    测试路由

    测试在 http header 中增加 dtab 规则。

    1. $ curl -H "Host: www.hello.world" -H "l5d-dtab:/host/world => /srv/world-v2;" 172.20.0.120:4141
    2. Hello (172.30.60.14) earth (172.30.94.40)!!

    请注意调用返回的结果，表示调用的是 world-v2 的 service。

    另外再对比 ab test 的结果与 linkerd-viz 页面上的结果，可以看到结果一致。

    但是我们可能不想把该功能暴露给所有人，所以可以在前端部署一个 nginx 来过滤 header 中的 l5d-dtab 打头的字段，并通过设置 cookie 的方式来替代 header 里的 l5d-dtab 字段。

    1. $ http_proxy=http://172.20.0.120:4141 curl -s http:/hello
    2. Hello (172.30.60.14) world (172.30.71.19)!!

    将 Linkerd 作为 Ingress controller

    将 Linkerd 作为 kubernetes ingress controller 的方式跟将 Treafik 作为 ingress controller 的过程过程完全一样，可以直接参考 边缘节点配置。

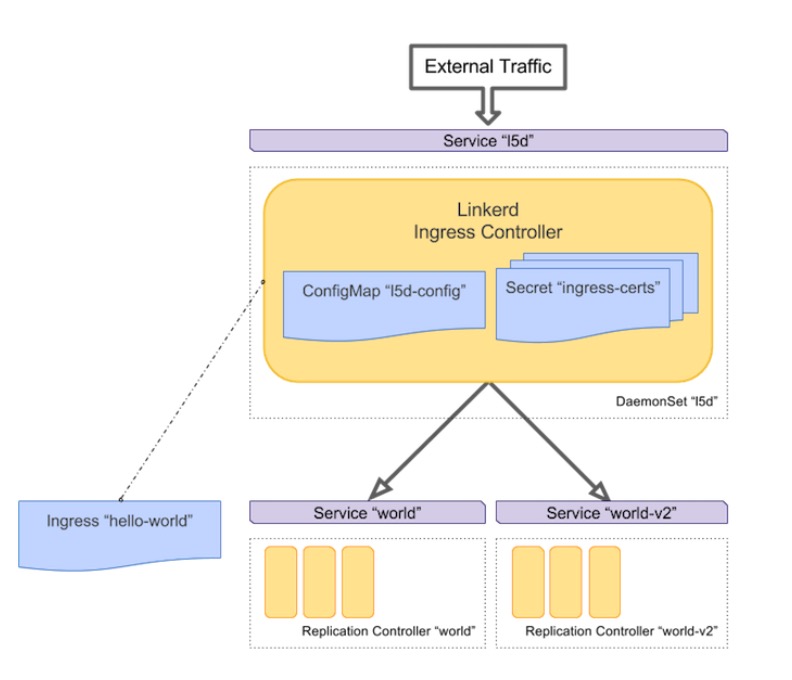

    架构如下图所示。

    Linkerd ingress controller

    (图片来自 A Service Mesh for Kubernetes - Buoyant.io)

    当然可以绕过 kubernetes ingress controller 直接使用 linkerd 作为边界路由，通过 dtab 和 linkerd 前面的 nginx 来路由流量。
